ПРМБ.491116.012
ПРМБ.491116.013
ПРМБ.491116.014

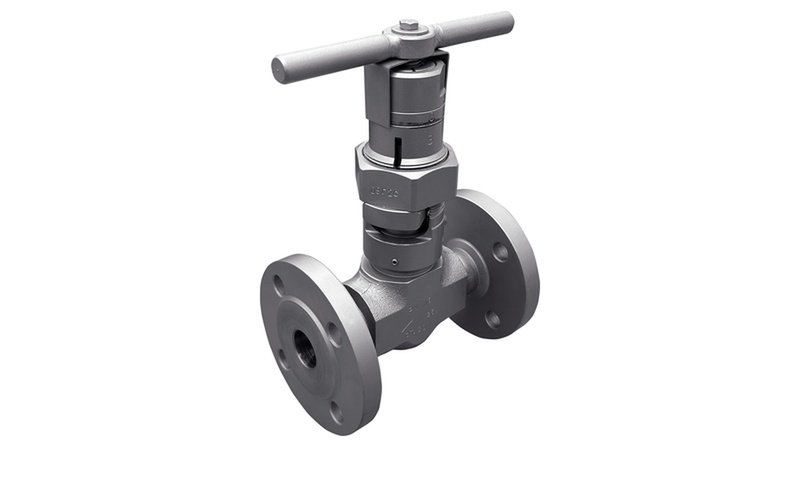

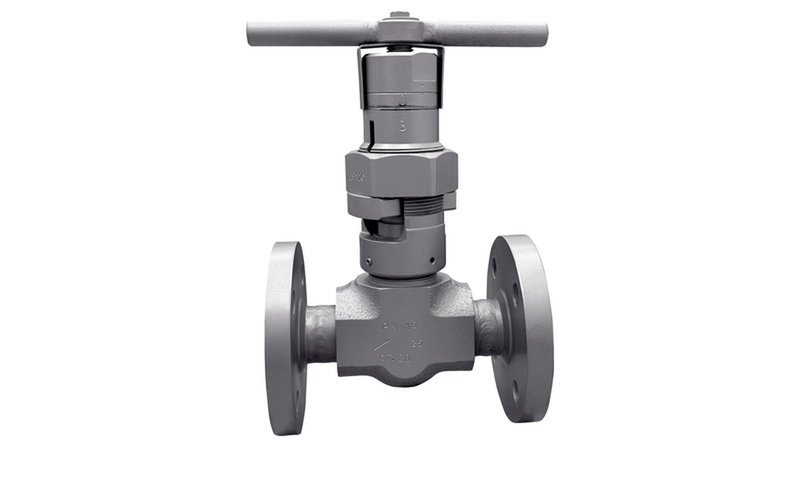

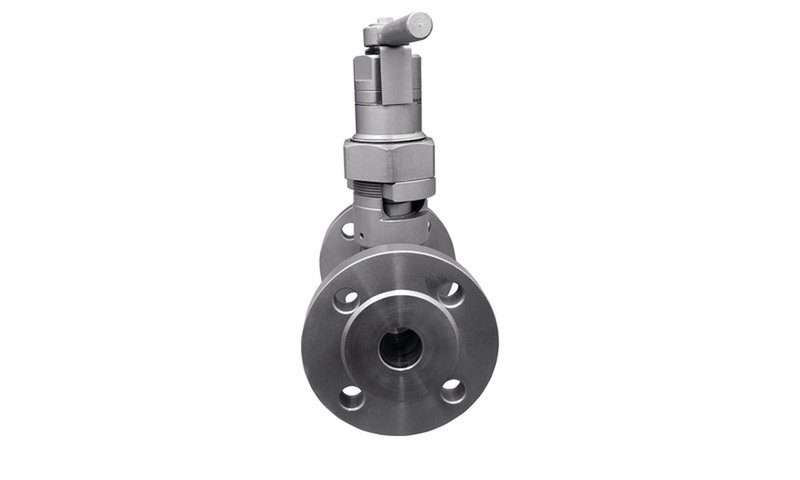

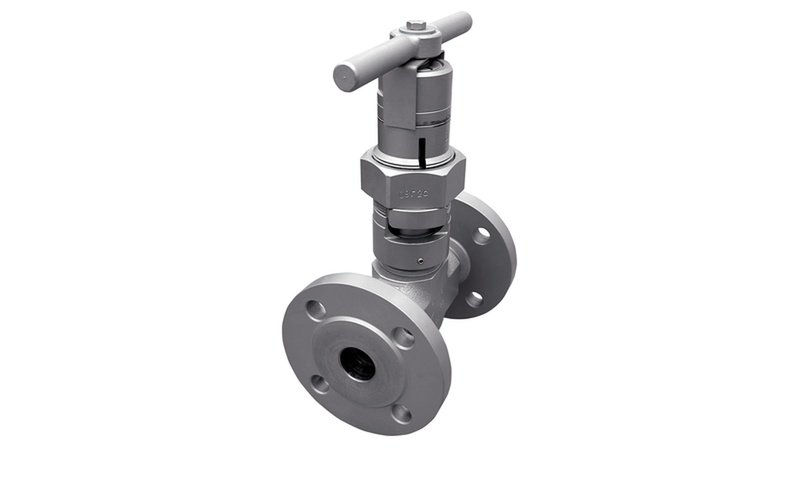

Клапаны предназначены в качестве запорных устройств на технологических линиях газовой, нефтяной, нефтехимической, химической и других отраслях промышленности. Являются аналогом типа С21150.

По согласованию с потребителем допускаются другие параметры. Предоставляются в виде дополнительных опций. Опции: Н, Т, А (расшифровку см. стр. 1)

Технические Условия

Ту 28.14.13.-001-82120260-2025

Декларация ТР ТС 010/2011

и ТР ТС 032/2013

ЕАЭС № RU Д-RU.РА05.В.21969/25

с 19.06.2025 по 17.06.2030

Номинальный Диаметр, DN, мм

15; 20; 25

Давление номинальное, PN, МПа

1,6; 2,5; 4,0; 6,3; 10,0; 16,0

Герметичность затвора

по классу «А» или «В» ГОСТ Р 54808 (или ГОСТ 9544-93)

Крутящий момент на шпинделе для открытия/закрытия, не более, мкр·Нм

35

Нормальное положение затвора

от полностью «ОТКРЫТО» до полностью «ЗАКРЫТО»

Рабочая Среда

Инертная Газовая Или Жидкая Среда, Нефть И Нефтепродукты, Природный Газ

Газообразная Или Жидкая Коррозионная Среда Слабой Агрессивности

Материал корпуса

Сталь 20:

Сталь 09Г2С

Сталь 12Х18Н10Т

Температура рабочей среды, °С

от -40 до +450

от -60 до +450*

от -60 до +525

Климатическое исполнение по ГОСТ 15150-69

У1

ХЛ1

Температура окружающей среды, °С

от -40 до +45

от -60 до +45

Направление подачи рабочей среды

под золотник

Установочное положение

любое

Присоединение к трубопроводу

Муфтовое; под приварку; фланцевое

Корпус

Исп. У1

Исп. Хл1

Сталь 20

Сталь 09Г2С

Сталь 12Х18Н10Т

Стойка

Сталь 20

Сталь 09Г2С

Сталь 20

Гайка

Сталь 20

Сталь 10Г2

Сталь 20

Пластина

Сталь 40Х

Сталь 14Х17Н2

Сталь 40Х

Шток

Сталь 20Х13

Сталь 14Х17Н2

Сталь 12Х18Н10Т с наплавкой

Сталь 10Х17Н13М2Т
с наплавкой

Седло

Наплавка

Сальник

Терморасширенный графит

Назначенный срок службы

Рабочая Температура, °С

До 450

До 525

Срок, лет

20

10

Назначенный Ресурс, Циклов

3000

1500

Средняя наработка на отказ, не менее циклов

500

Обозначение

Исполнение

Dn, Мм

Pn, Мпа

D*

L, Мм

Масса, Кг

ПРМБ.491116.012

-09; -10; -11

15

до 16,0

G 1/2"

90

4,0

ПРМБ.491116.013

-09; -10; -11

20

G 3/4"

110

4,2

ПРМБ.491116.014

-09; -10; -11

25

G 1"

130

4,4

ПРМБ.491116.012

-06; -07; -08

15

до 16,0

19

12

175

4,1

ПРМБ.491116.013

-06; -07; -08

20

до 16,0

26

18

190

4,4

ПРМБ.491116.014

-06; -07; -08

25

до 16,0

33

25

200

4,6

Обозначение

Исполнение Фланцев

Dn, мм

Pn, Мпа

d, мм

d1, мм

D, мм

D1, мм

D2, мм

D5, мм

D6, мм

D8, мм

D9, мм

D10, мм

D11, мм

L, мм

Масса, Кг

Масса комплекта с КМЧ, кг.

ПРМБ.491116.012
-00; -01; -02

D, F, J, M

15

6,3; 10,016,0

12

14

105

75

47

28

40

35

55

28

40

175

7.0

10.3

ПРМБ.491116.012
-03; -04; -05

B, D, F, M

1,6; 2,5; 4,0

14

95

65

46

—

—

130

5.8

8.1

ПРМБ.491116.013
-00; -01; -02

D, F, J, M

20

6,3; 10,016,0

18

18

125

90

58

35

51

45

58

35

51

190

7.8

13.6

ПРМБ.491116.013
-03; -04; -05

B, D, F, M

1,6; 2,5; 4,0

14

105

75

56

—

—

150

6.2

8.9

ПРМБ.491116.014
-00; -01; -02

D, F, J, M

25

6,3; 10,016,0

25

18

135

100

68

42

58

50

68

42

58

200

8.2

14.8

ПРМБ.491116.014
-03; -04; -05

B, D, F, M

1,6; 2,5; 4,0

14

115

85

65

—

—

120

5.8

8.9
