Штуцер — это соединительная деталь, которая используется в трубопроводах для скрепления разных элементов. Вес и размеры штуцера всегда небольшие, поэтому в некоторых местах трубопровода или водопроводной системы данный фитинг незаменим. По типу крепления штуцер может быть соединительным, приварным, переходным и поворотным. Штуцер подходит для монтажа деталей самых разных систем. Например, штуцер ГОСТ 22792-83 подходит для работы на атомных электростанциях. Другие детали применяются в системе ЖКХ: водопроводах, теплопроводах, газопроводах.

Также штуцера подходят для использования в системах с высоким рабочим давлением и для транспортировки густых и жидких смазочных материалов. Детали применяются для строительства тепловых и атомных электростанций.

Фитинги подходят для трубопроводов, где важен легкий демонтаж отдельных частей системы. Также крепления подходят для трубопроводов, где необходим контроль уровня давления, масла, газа, воды.

Виды деталей

Соединительный штуцер ГОСТ 22792-83 используется в основном в водопроводных системах или насосном оборудовании, поэтому деталь изготавливают из нержавеющей стали. Штуцер ГОСТ 22792-83 устойчив к коррозии и подходит для работы в разных условиях. Его используют там, где важна герметичность соединения. Также штуцер используется для открытых участков трубопровода и там, где трубы находятся в неблагоприятных условиях. Штуцер может быть дополнительно покрыт антикоррозийным покрытием, в этом случае он будет пригоден к работе более десяти лет.

Переходный штуцер ГОСТ 21856-78 используется в трубопроводах с высоким рабочим давлением, с его помощью соединяются участки трубопровода разного диаметра.

Поворотный штуцер ГОСТ 25681-83 имеет сложную конструкцию с поворотным шарниром. С его помощью может подаваться газ, пар или жидкость. Штуцер препятствует деформации трубопровода.

Приварной штуцер ГОСТ 16045-70 используется для линзовых уплотнений. Штуцер подходит для работы на трубопроводах с агрессивными средами, а также для работы в условиях перепада температуры. Штуцер ГОСТ 16045-70 используется для работы на нефтеперерабатывающих предприятиях.

Быстросъемный штуцер

Данная деталь используется для быстрого подключения-отключения частей труб, пневматического инструмента от шланга.

Подобный штуцер используются автомеханиками для подключения оборудования. Резьба у штуцера может быть внешней и внутренней.

Штуцер переходник

Фитинг используется для соединения сразу нескольких деталей и одного шланга, одного инструмента с несколькими рукавами или шлангами.

Также штуцер переходник незаменим, если части, которые нужно соединить, имеют разный диаметр. Резьба на штуцере может быть внешней и внутренней.

Штуцер переходник может соединять детали не только с помощью резьбового соединения. Например, фитинговое соединения штуцера состоит из монтажного узла и втулки. Это активно используется в магистральных и промышленных системах.

Интегральное соединение подходит для трубопроводов с высоким рабочим давлением. В данном случае втулка неотделима от штуцера.

Также есть детали для соединения сразу трех, четырех, пяти труб. Это необходимо для мест ответвления труб. Штуцер может быть присоединен сваркой или с помощью резьбового соединения.

Пятивыводной штуцер

Данная деталь имеет форму втулки с пятью сквозными отверстиями. Для присоединения труб на каждом отверстии есть резьба. Используется пятивыводной штуцер для соединения разных элементов водопровода. Например, насоса с гидроаккумуляторным устройством и реле.

Штуцер «елочка»

Эта деталь также используется в водопроводных системах. Она нужна для присоединения шлангов разного диаметра, также штуцер «елочка» используется во время ремонтных работ.

Штуцер «елочка» делают из стали и латуни. Первый подходит для работы в условиях высокого рабочего давления и высокой температуры, второй можно встретить в системах отопления или полива.

| Читайте также: Состав трубопроводных систем

Материалы для изготовления штуцеров

Нержавеющая легированная и углеродистая сталь наиболее подходящие материалы для систем в которых используются штуцеры. Также детали покрываются цинком или гальваникой, чтобы деталь приобрела антикоррозийные свойства.

Если штуцер нужен для работы с неагрессивными рабочими средами, он может быть выполнен из углеродистой и низколегированной стали.

Характеристики стальных штуцеров

Сталь — это наиболее подходящий материал для штуцера, так как детали из нее выдерживают перепады температур и давления, а это часто встречается в работе трубопроводов, для монтажа которых требуются штуцера. Сталь не подвергается коррозии, а значит, детали из нее особенно прочные, износостойкие, они облегчают монтаж и подходят для стальных и комбинированных систем. Стальной штуцер надежно и герметично скрепляет между собой трубы и другие элементы водопровода или других систем.

Характеристики штуцеров из латуни

Детали из латуни подходят для разных трубопроводов, когда деталям требуется влагоустойчивость и прочность. Латунный штуцер имеет малую электропроводность, выдерживает рабочую температуру до 120 градусов по Цельсию, давление в 16 бар. Стоимость деталей из латуни ниже, чем из нержавеющей стали.

Где используются штуцера

• Штуцера используются при строительстве тепловых и атомных электростанций;

• Они пригодны для сосудов и резервуаров;

• Штуцера используются для муфтовой арматуры;

• Часто применяются в водопроводных и теплосетях.

ГОСТы штуцеров

• ГОСТ 22792-83

• ГОСТ 24504-80: Штуцера ввертные с концом под врезающееся кольцо.

• ГОСТ 21858-78: Штуцера ввертные.

• ГОСТ 21872-78: Штуцера переборочные.

• ГОСТ 21857-78: Штуцера переходные.

• ГОСТ 25681-83: Штуцера поворотные.

• ГОСТ 26337-84: Штуцера проходные под пайку.

• ГОСТ 24092-80: Штуцера проходные под приварку.

• ГОСТ 24072-80: Штуцера с врезающимся кольцом проходные.

• ГОСТ 24073-80: Штуцера с врезающимся кольцом переходные.

• ГОСТ 24090-80: Штуцера с врезающимся кольцом переборочные.

• ГОСТ 24087-80: Штуцера с врезающимся кольцом крестовые проходные.

• ГОСТ 24091-80: Штуцера с врезающимся кольцом и заглушкой.

• ГОСТ 24074-80: Штуцера с врезающимся кольцом ввертные.

• ГОСТ 28942.4-91: Штуцера с врезающимся кольцом ввертные с уплотнением резиновым кольцом круглого сечения.

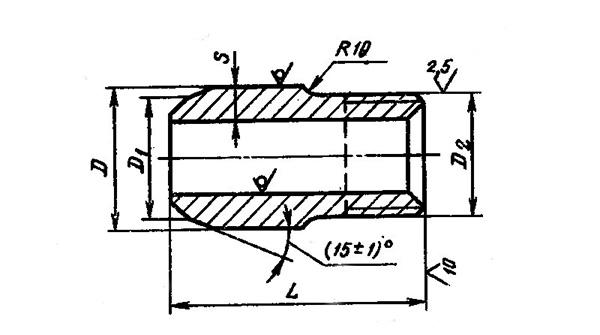

Штуцер ГОСТ  22792-83

Данный тип штуцера соединяет детали приварным способом. Но второй его конец подходит для любого крепления, поэтому штуцер ГОСТ 22792-83 можно использовать для разных емкостей и агрегатов.

Штуцер ГОСТ 22792-83 подходит для работы с температурой рабочей среды от -50 и до + 510 градусов по Цельсию. Рабочее давление, которое он будет выдерживать, колеблется в пределах от 10 и до 100 Мпа.

Применение штуцера ГОСТ 22792-83

Основная функция штуцера ГОСТ 22792-83 – это регулировка выходного давления, его уменьшение или увеличением. Поэтому штуцер данного типа не используются в системах ЖКХ, например, для строительства водопровода и газоснабжения. Деталь применяется для строительства атомных электростанций, в нефтяной промышленности, в легкой и тяжелой химической промышленности, а также при производстве удобрений.

Для заказа детали обязательно учитывайте внешний диаметр вашего трубопровода и внутренний диаметр необходимых вам крепежей. Штуцер ГОСТ 22792-83 обеспечит высочайшую надежность соединения и может быть использован ни одно десятилетие, но герметичным соединение будет только при правильно подобранных диаметрах.

| Читайте также: Этапы проектирования газопроводов

Способы крепления

Штуцера ГОСТ 22792-83 имеют приварное соединение со специальным линзовым уплотнителем. Такой способ крепления делает соединение частей трубопровода максимально надежным и герметичным. Соединение используется там, где не подходит резьбовое крепление.

Материалы изготовления

Штуцер ГОСТ 22792-83 производят из низколегированных сталей марок 10Г2, 15ГС и 09Г2С, углеродистой стали 20ЮЧ и легированной стали 10Х17Н13М2Т, 03Х17Н14М3 и 08(12)Х18Н10Т.

Способ производства

Штуцеры ГОСТ 22792-83, производятся из цельнометаллической заготовки путем механической обработки металла на специальном оборудовании с последующей термической и химической обработкой. Перед отправкой конечному потребителю все штуцера проходят проверку неразрушительными методами контроля. Со всеми техническими нормами и требованиями по контролю можно дополнительно ознакомиться в ГОСТ 22792-83.

По требованию заказчика, на деталь может быть нанесено антикоррозийное покрытие, например, никель или хром. Это оговаривается заранее, до того, как завод приступит к производству партии штуцеров.

Штуцера с антикоррозийным покрытием подходят для открытых участков трубопровода и для труб, которые претерпевают неблагоприятные погодные условия. Также детали ГОСТ 22792-83 с никелевым покрытием могут долгое время храниться на складе.То есть их можно заказывать крупными партиями по оптовой цене, а использовать по мере необходимости.

Где заказать штуцера ГОСТ 22792-83

Вы можете заказать штуцера ГОСТ 22792-83 в компании МК НХТС. Для производства используем сталь  т 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, ОСТ 24.125.11-89, ОСТ 24.125.12-89, ОСТ 24.125.41-89, ОСТ 24.125.42-89. Данная сталь и штуцера из нее подходят для строительства АЭС и других объектов. Предоставляем скидки всем новым клиентам. Предварительные сроки изготовления и стоимость можно узнать по телефону: (812) 603-22-51.
