Тройник — это разновидность фитингов, деталь используется в тех местах, где к трубопроводу присоединяются ответвления. Это важно для создания технологических потоков. Также деталь используется, чтобы соединить воедино основную линию и дополнительные линии трубопровода. Тройник помогает соединить два разных потока рабочих веществ в одном трубопроводе. Тройники ГОСТ 17376-2001 относятся к штампованным бесшовным деталям, есть и другие разновидности тройников.

Тройники устанавливаются на трубопроводах разного назначения, поэтому к деталям предъявляются свои требования. Для работы с разными (в том числе агрессивными)  рабочими средами и в условиях перепада температур или давления детали делают из разных материалов. Это чугун, сталь, нержавеющая сталь, пластик, металлопластик, полипропилен. Часто тройники устанавливаются в водопроводах, обычно это чугунные, пластиковые, металлопластиковые, полипропиленовые детали. Для водопроводных труб чаще используются тройники малого диаметра, поэтому они подходят для работы в трубопроводах с низким рабочим давлением.

Тройники из стали используются в более сложных системах труб. Они различаются способами изготовления.

Стальные тройники могут быть:

• Штампованные бесшовные (ГОСТ 17376-01);

• Штампосварные (по ТУ 1469-006-82932963-2018);

• Сварные;

• Точеные.

Также любой по виду производства стальной переход может быть равнопроходным и переходным. Это значит, что тройники по своей форме различаются и выполняют разные функции. Равнопроходной тройник имеет одинаковые диаметры корпуса и отверстий. Переходной тройник может менять ширину рабочего прохода так как у него разные диаметры отверстий и корпуса.

Применение стальных тройников

Сталь подходит для самых разных условий работы, поэтому тройники из стали применяются на трубопроводах с разными, в том числе и сложными, условиями работы.

Тройники из стали применяются

• На подводящих трубопроводах;

• На магистральных трубопроводах;

• В нефтяной промышленности;

• На предприятиях газовой промышленности;

• На химических предприятиях.

Чтобы деталь можно было установить на трубопроводе, в котором бывает перепад температуры и давления, экстремально высокое рабочее давление, экстремально высокая температура, тройники покрывают специальными защитными составами. Также для работы в разных условиях используется разная сталь для изготовления тройников.

Если тройник сделан из подходящей для трубопровода стали или имеет защитное покрытие, деталь обладает всеми свойствами, которые необходимы для бесперебойной работы трубопровода. Тройник обеспечит герметичное соединение участков трубопровода, будет обладать пониженным коэффициентом теплового расширения и высокой газовой герметичностью.

Низколегированная и углеродистая сталь применяется для изготовления тройников, которые будут установлены на трубопроводе с неагрессивными рабочими средами. Детали из легированных и высоколегированных марок стали и детали из нержавеющей стали подходят для работы на трубопроводах с агрессивными рабочими средами.

| Читайте также: Переходы ГОСТ 17378-2001 и переходы из стали 12Х18Н10Т по ОСТ 34.10.700-97

Тройники ГОСТ 17376-2001

Тройники ГОСТ 17376-2001 делают из стали разных марок. Детали могут быть переходными и равнопроходными. Переходные тройники изменяют внутренний диаметр трубы и соединяют трубы разного диаметра.  Равнопроходные тройники соединяют трубы одного диаметра.

Тройники ГОСТ 17376-2001 изготавливаются бесшовным способом, монтируются в систему труб с помощью сварки. Условный проход тройников может быть DN 40, 50, 65, 80, 100, 150, 200, 300 миллиметров.

Тройники ГОСТ 17376-2001 делают из низколегированной и углеродистой стали тремя способами: ковкой, литьем и бесшовным способом.

Марки стали для изготовления тройников: 15ГС, сталь 20, 09Г2С, 10Г2 и другие.

Сферы применения тройников ГОСТ 17376-2001

Стальные детали используются в самых разных сферах промышленности на тех участков рабочих систем, где необходимо изменить движение рабочей среды, соединить два разных потока, отвести пар. Тройники способны работать при очень высоких температурах: от – 253 до +600 градусов по Цельсию. И выдерживать рабочее давление до 16 Мпа (атмосфер).

Как заказать тройники ГОСТ 17376-2001

Тройники ГОСТ 17376-2001 могут быть исполнения 1 и исполнения 2. Все части фитингов имеют условные обозначения, эти данные необходимы для заказа тройников на заводе.

DN — условный проход;

D — наружный диаметр торцов у равнопроходных тройников;

D —  больший наружный диаметр торцов переходных тройников;

D1 — меньший наружный диаметр торцов переходных тройников;

Т — толщина стенки деталей на торцах диаметра D;

Т1 — толщина стенки деталей на торцах диаметра D1;

Тв — толщина стенки тройников в зоне сопряжения магистрали и ответвления;

F — размер между плоскостью торца магистрали и центром торца ответвления тройников;

Н — размер между плоскостью торца ответвления и центрами торцов магистрали тройников;

r — радиус наружной поверхности тройников в зоне сопряжения магистрали и ответвления в плоскости, проходящей через центры торцов.

Кроме размеров изделия, важно понимать, в каких условиях будет работать фитинг. Химический состав рабочей среды, рабочая температура и рабочее давление учитываются при выборе изделия, материала изготовления.

Для работы в условиях высокого давления и температуры рабочей среды, для транспортировки газа подходят фитинги, изготовленные из высоко- и низкоуглеродистой стали.

В некоторых случаях необходимо делать тройники с увеличенной толщиной стенок в зоне сопряжения магистралей или с другими особенностями (например, увеличенной толщиной торцевых стенок).

В компании ООО «МК НХТС» вы можете заказать тройники ГОСТ 17376-2001 по ТУ 1468-001-82102060- 2015. Данные ТУ согласованы в Ростехнадзоре и соответствуют всем требованиям ГОСТ. Сталь для изготовления тройников: 15Х5М, 12Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ, 304, 304L, 316, 316L, 317, 317L, 904L.

| Читайте также: Переходы ГОСТ 17378-2001 и переходы из стали 12Х18Н10Т по ОСТ 34.10.700-97

Тройники ТУ 26-18-38-90

По данному ТУ делают различные соединительные детали трубопроводов: тройники, переходы, отводы, заглушки.

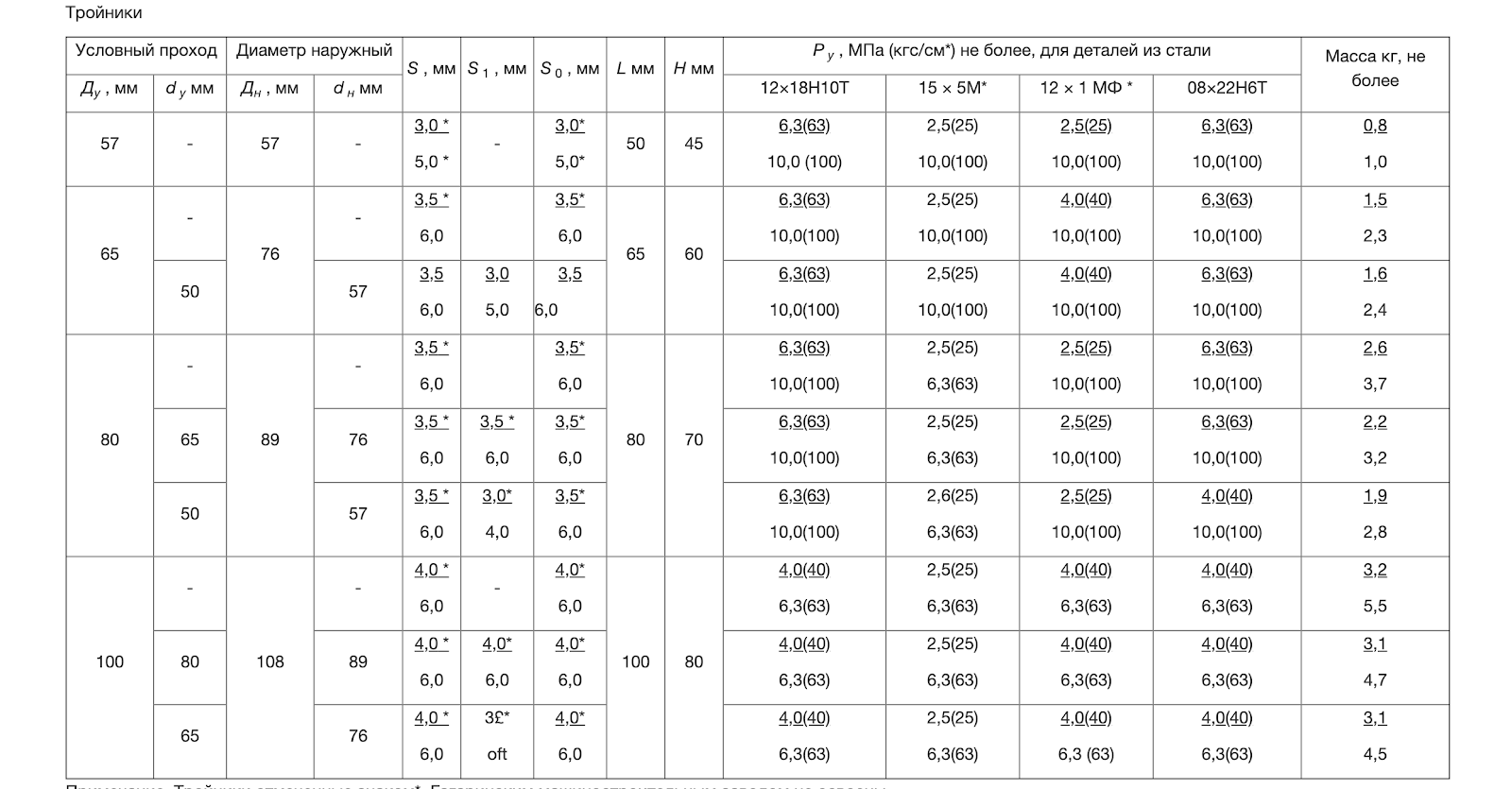

Тройники, изготовленные в соответствии с ТУ 26-18-38-90 делают из нескольких марок стали. Это зависит от условий работы трубопровода.

Тройники переходные с усиленным штуцером ОСТ 34.10.433-90

Тройники используются на трубопроводах групп В и С атомных станций. Их производят из стали  ст. 12Х18Н10Т, которая обеспечивает прочность деталей и их способность к работе в самых разных условиях.

Тройники 34.10.433-90 используются в трубопроводах групп В и С атомных электростанций. Кроме трубопроводов, на которые распространяются «Правила АЭС», тройники подходят для работы на трубопроводах, на которые распространяются «Правила пара и горячей воды», а также СНиП III-31078.

Тройники сварные переходные ОСТ 34.10.511-90

Данные детали используются на трубопроводах групп В и С атомных станций. Также детали подходят для соединения частей трубопровода, на которые распространяется РД 03-94 «Правила пара и горячей воды» и СНиП 3.05.05-84.

Тройники ОСТ 34.10.511-90 относятся к переходным изделиям, поэтому они нужны на участках трубопровода, где требуется изменить диаметр трубы.

Тройники ГОСТ 17376 и другие типы

Все детали обеспечивают герметичное, надежное соединение труб. Кроме ответвления труб, тройники меняют направление потока, внутреннее давление, ширину трубы.

Стальные детали используются на трубопроводах с самыми сложными условиями работы. Это могут быть экстремально высокая температура, резкий перепад температуры, перепад давления, агрессивная рабочая. Тройники необходимы на нефтепроводах, в химической промышленности, в газовой промышленности, на подводящих трубопроводах.

Изделия делают не только из стали, поэтому у них может быть широкое применение.

При заказе тройников указывайте их количество, размеры, материал изготовления, а также другие особенности. Это может быть изменение толщины стенки в большую и меньшую сторону.
